InfraANALYSERTM

Straßeninformations- & Dokumentationssoftware

Der InfraAnalyserTM ist ein Visualisierungssystem von Straßen im HD Videoformat, Bild mit Messfunktion, Querprofildarstellung in 2 oder 3D, grafischer Darstellung der Spurrinnentiefen mit einem Kartendienst sowie einem Auswertungsmodul der Güteklasse über die gesamte Straßenlänge.
Der InfraAnalyserTM wird als Informationsmodul – Zustand der Fahrbahnebenheit im Querprofil als Präventionswerkzeug für die Straßenerhaltung als auch als Beweismittel nach Unfällen für die Unfallforschung eingesetzt.
InfraANALYSERTM - Produktfolder

Anwendungspotenzial

Infrastrukturbetreiber

  • Autobahnen
  • Schnellstraßen
  • Bundes- & Landesstraßen
  • Gemeindestraßen
  • Flugplätze

Unfallforschung

  • Vorgang - Kalibrierung des Messfahrzeuges auf Kalibrierstrecke – Anreise, Vermessung des Unfallkorridors – zweite Kalibrierung des Fahrzeuges
  • Unfallpunkt – Vorbereich - Dokumentation
  • Abtastung der Unfallstelle zur Beweissicherung (Staatsanwalt – Gericht)
  • für Gutachten des Sachverständigen
  • als Beweissicherung für Infrastrukturbetreiber – Nachweis „ keine Spurrinnen“ am Unfallort“ nachweisen

Spurrinnen

Gegenüberstellung von manueller und moderne Vermessung von Spurrinnen

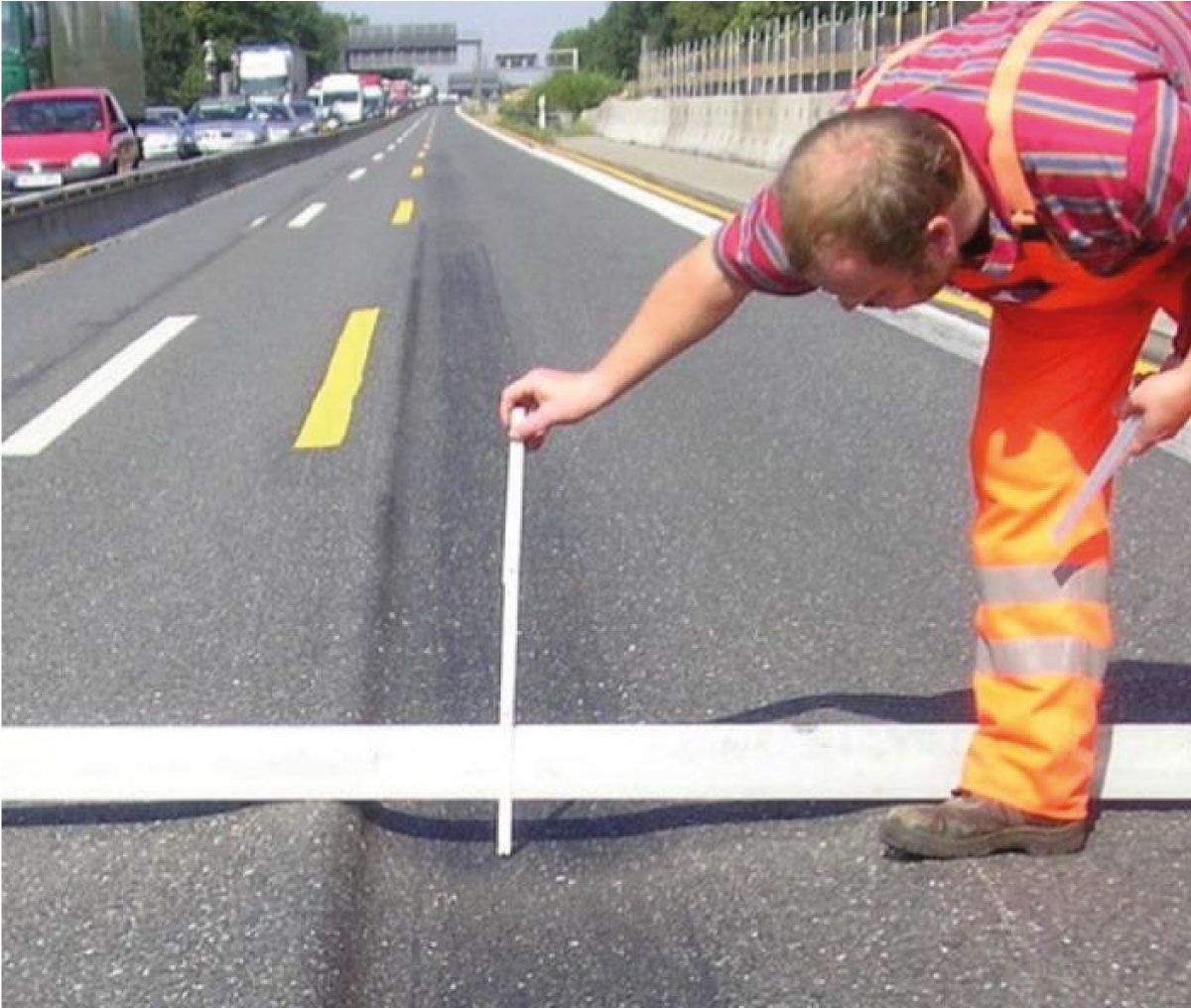

Manuelle Messung

Spurrinnen mit Messlatte und Maßstock oder Messkeil manuell bewerten
Querprofilprobleme auf Straßen sind einer der größten Gefahren des Straßenbenützers!

Moderne Messung

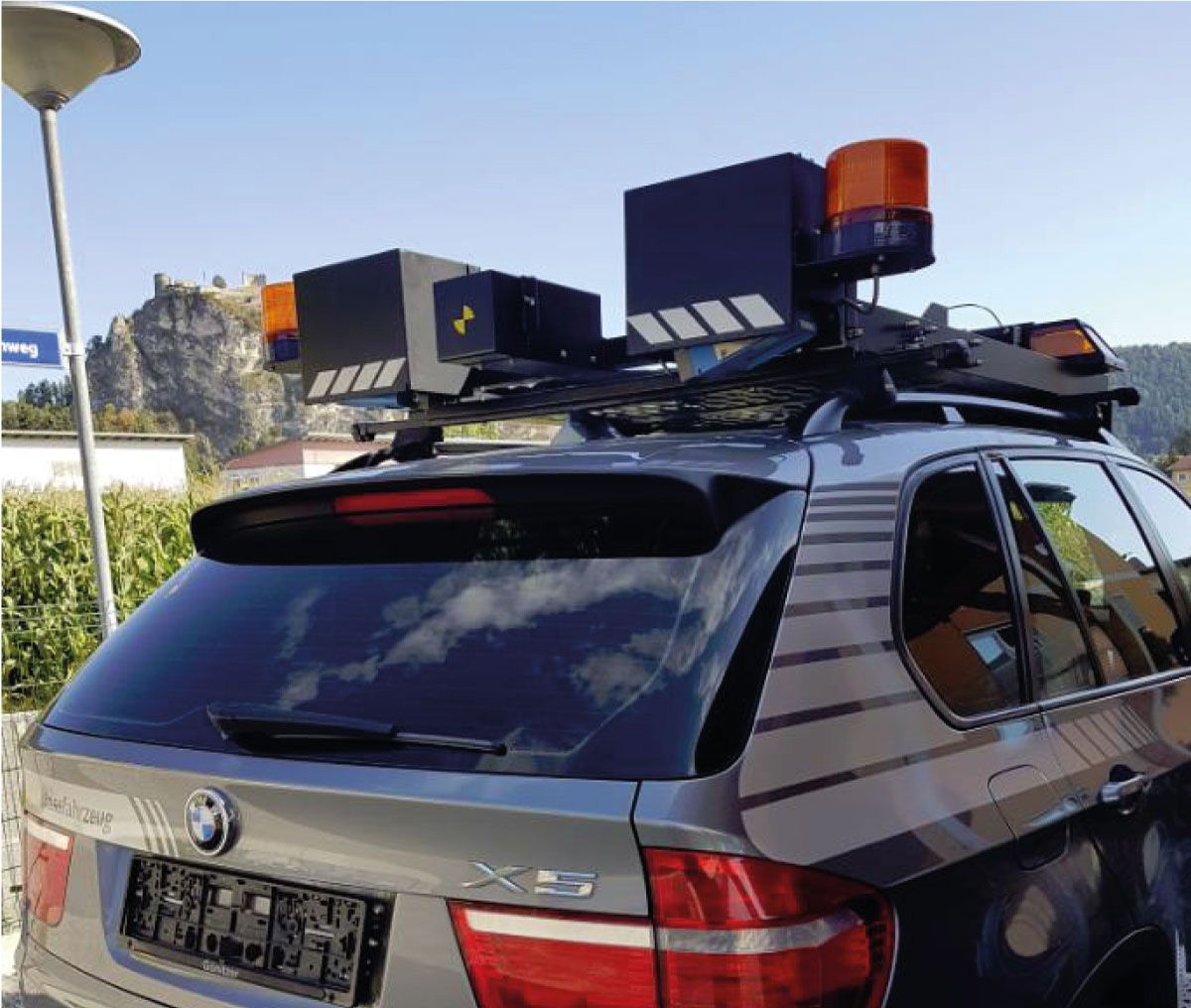

Moderne Messfahrzeuge erfassen die „Spurrinnen“ gefahrlos per Laserscanner
„schnell, einfach, gefahrlos“
Kontaktieren Sie uns und wir beantworten gerne Ihre Fragen!
+43 720 980 865
info(at)positronix.at
Kontaktformular

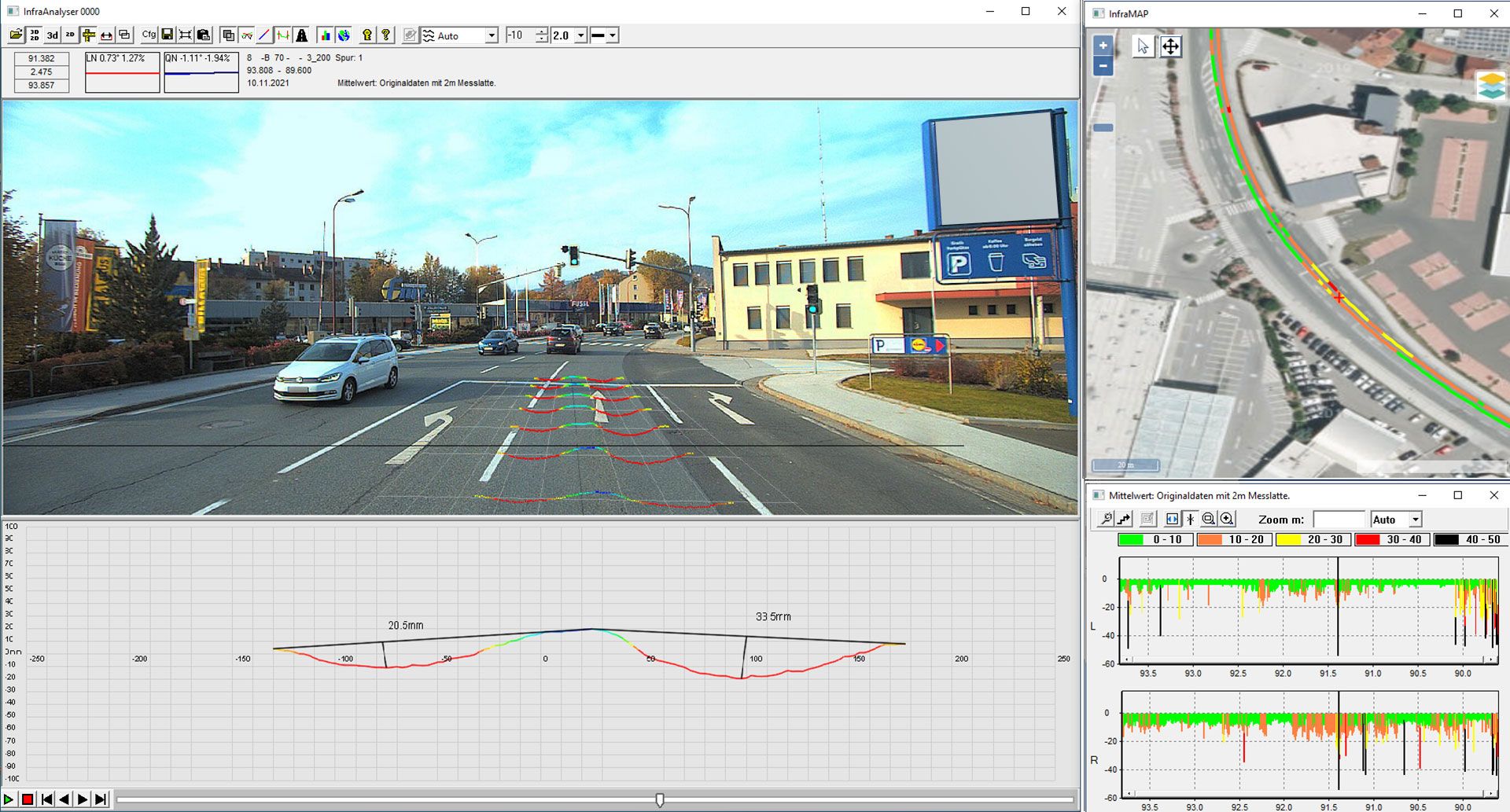

Visuallisierung moderner Messmethoden

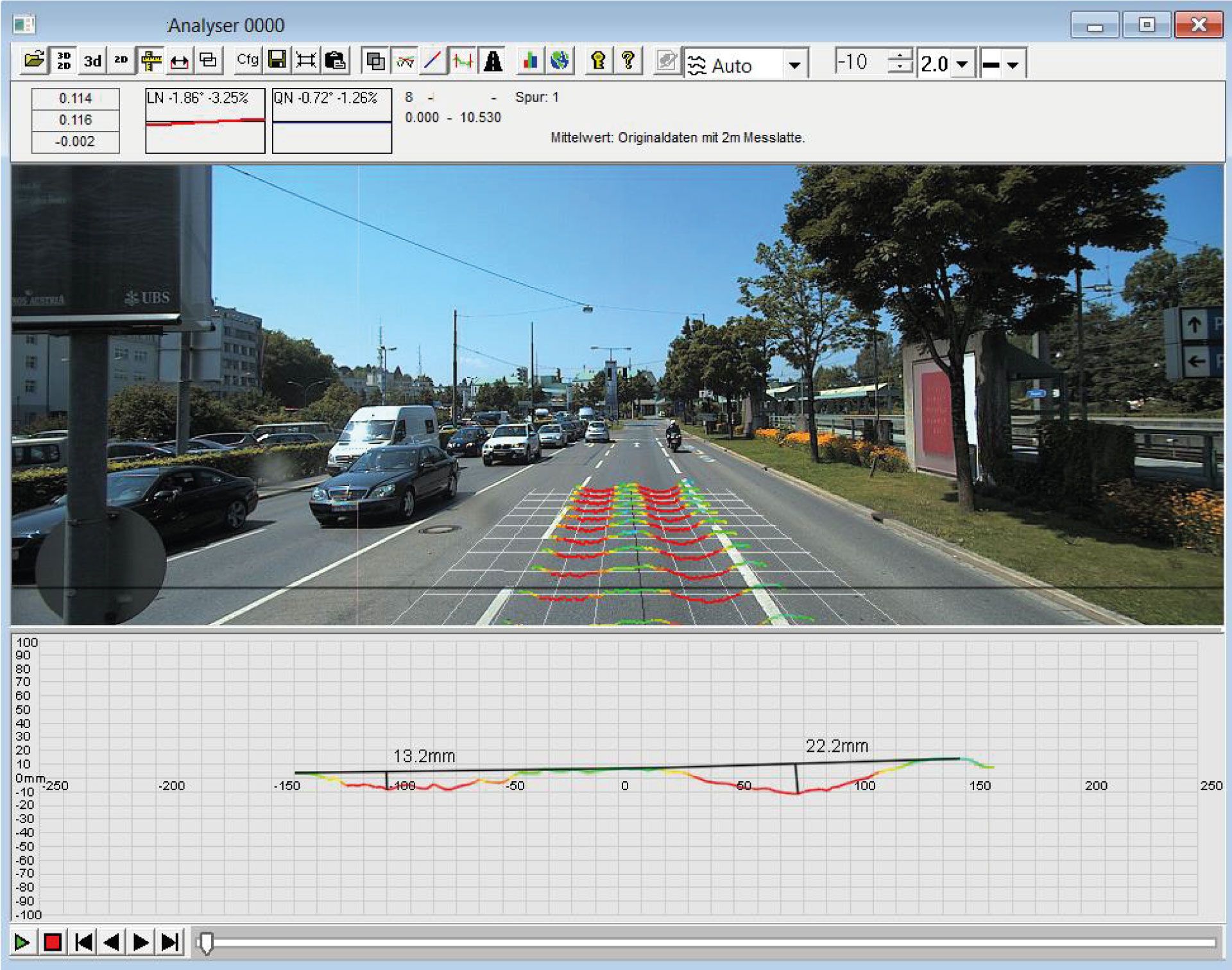

2D Darstellung

Neigung sowie Spurrinnentiefe der aktuellen Position

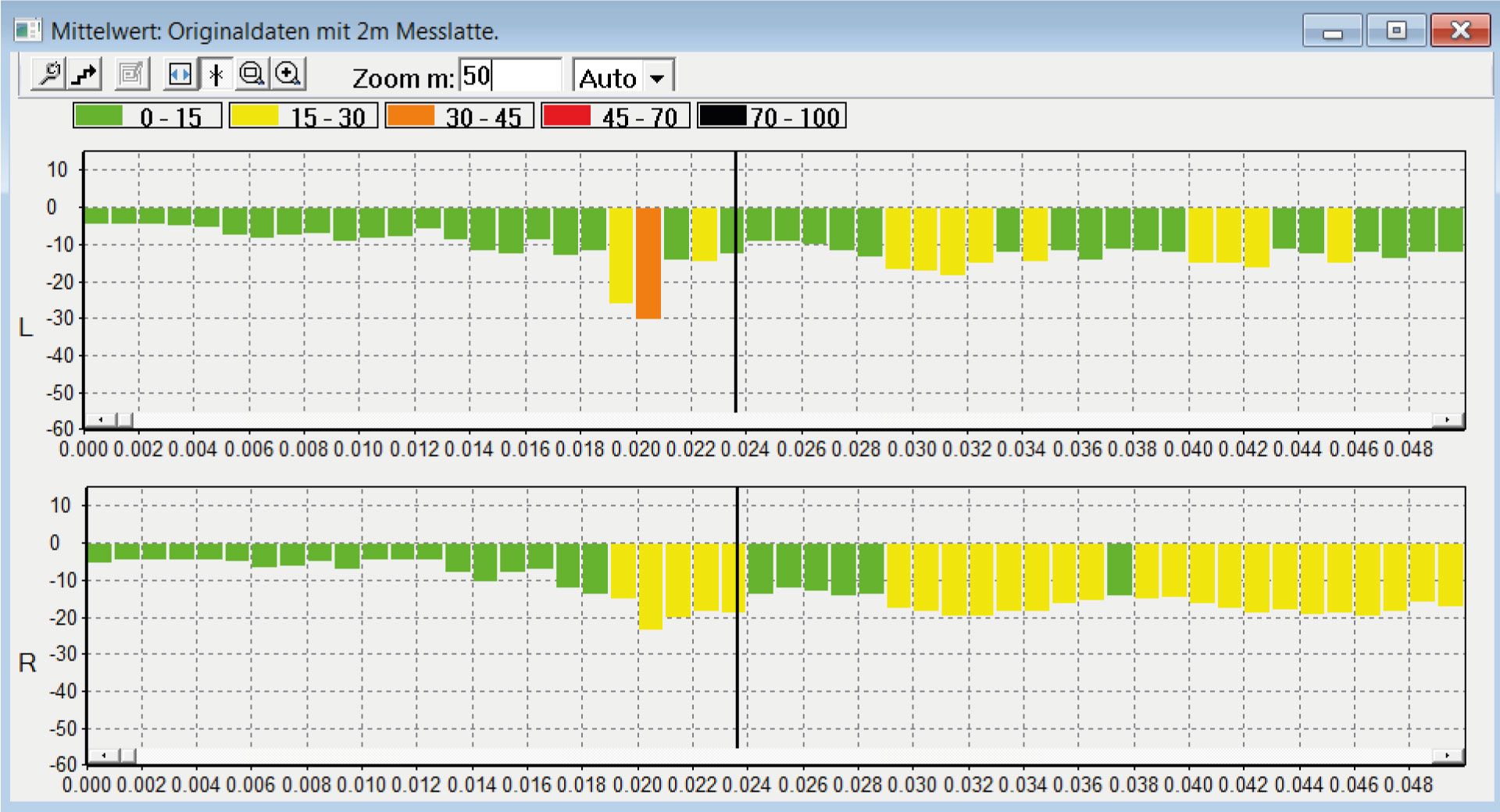

Höhenprofil

Höhenprofil der Linken und Rechten Spurrinne

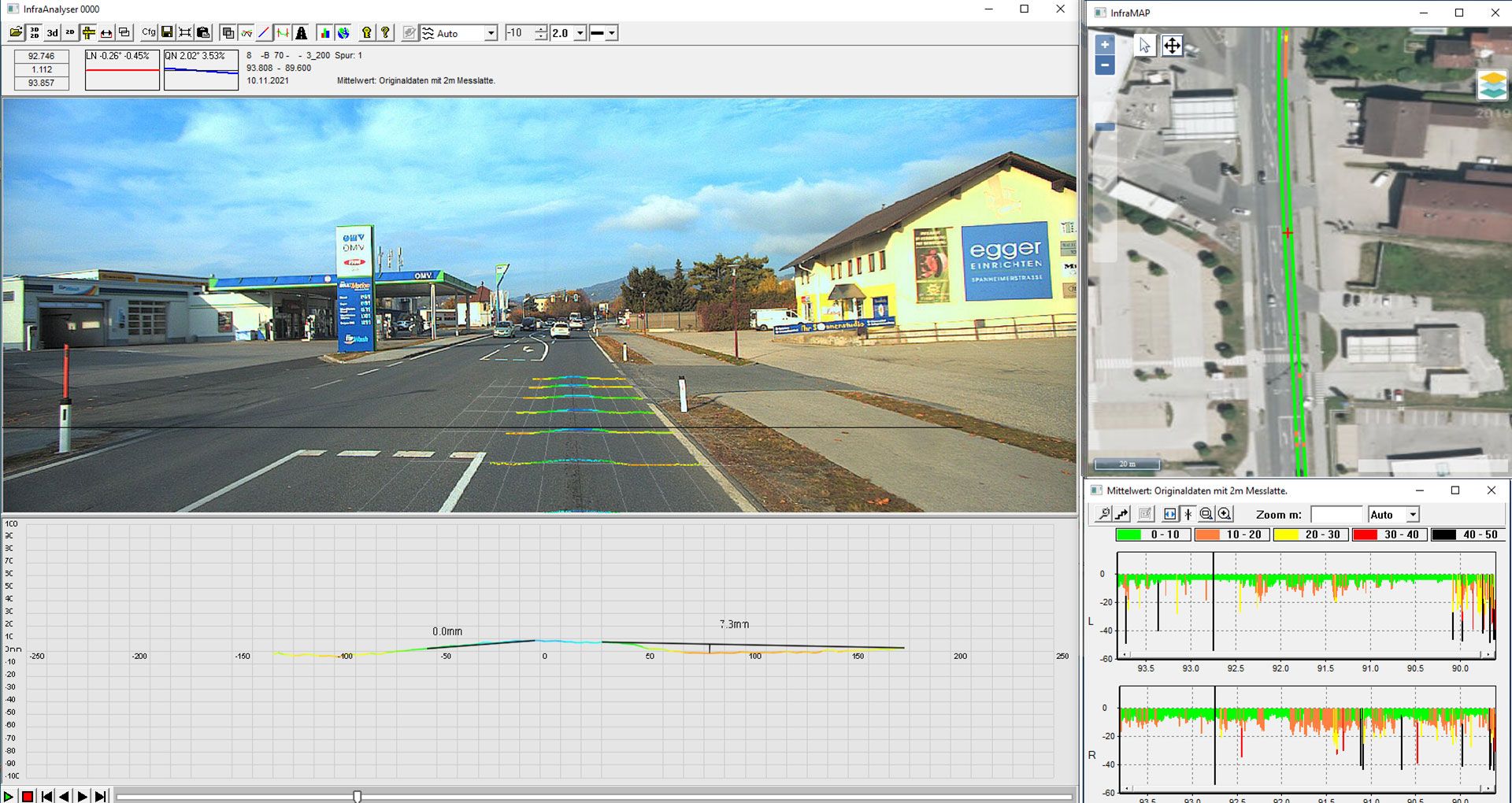

IN-MapView-Darstellung

Darstellung der Höhenprofilefarbgebung im Map View Verlauf

2D Darstellung

Neigung sowie Spurrinnentiefe der aktuellen Position

Höhenprofil

Höhenprofil der Linken und Rechten Spurrinne

IN-MapView-Darstellung

Darstellung der Höhenprofilefarbgebung im Map View Verlauf

Visualisiert die Schwachstellen

Höhendifferenzen der Messung im Bild durch Farbgebung ersichtlich

2D Darstellung

Neigung sowie Spurrinnentiefe der aktuellen Position
Moderner und aussagekräftige Darstellung

Zoom in Meter

Ansicht 50m

Höhenprofil der 50m

Einstellbar welche Höhe in Farben angezeigt werden soll

Links / Rechts

Höhenprofil der Linken und Rechten Spurrinne, der eingestellten 50m
Abfrage Spurrinnentiefe auf 50m im Bereich des Bildes ab Messlatte

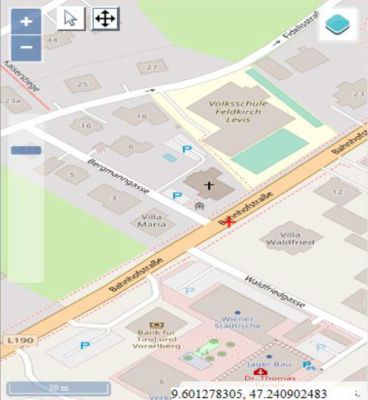

Kartendienst – Funktionen

Kartenvarianten je nach Anbieter

Satellit

Open Street Map

Gelände
